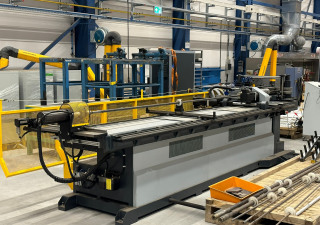

Schwarze Robitec CNC 60 TB MR

Description de l'offre

Diamètre du tube : 60 mm
Épaisseur de paroi : 3,0 mm
Rayon de courbure minimal : 20 mm
Diamètre maximal du tube : 60 mm
Épaisseur de paroi max. : 3,0 mm
Longueur de l'élévateur de tuyau : 1500 mm
Angle de pliage max. : 180 + déviation °
Heures de fonctionnement : 34 797 h
Puissance totale requise : 55 kW
Poids de la machine env. : 8,0 t
Dimensions machine Lxlxh : 6,3 x 3,3 x 1,9 m
Dimensions armoire de commande Lxlxh : 2,7 x 0,7 x 2,0 m
Dimensions appareil 1 : panneau de commande : 0,9 x 0,6 x 1,85 m
Dimensions appareil 2 : magasin de tubes : 1,8 x 2,4 x 1,75 m

Plus d'informations
Il s'agit d'une cintreuse à froid automatique.
Plusieurs rayons peuvent être pliés.
Différences de rayon librement programmables via la commande CNC jusqu'à 6 niveaux.
Dispositif de positionnement de tube en conception NTB
diamètre du tuyau :
Ø mini tube : 16mm
Max. performances de la machine Tuyau Ø x épaisseur de paroi : acier doux=Ø 60x3 mm et acier inoxydable=Ø 57x2 mm
Rayon de courbure au centre du tube :
au moins Ø 20 mm
Ø maxi 200 mm
Le virage est "à gauche".
max. résistance à la traction du matériau à plier :
Acier inoxydable 750 N/mm²
Acier doux 450 N/mm²
max. vitesse de pliage :
DÉBIT, réglable en continu / programmable 22,0 1/min.
MARCHE ARRIÈRE, constante 22,0 1/min.
Réglage en hauteur plusieurs rayons :
centre du tube le plus bas 55 mm
Réglage en hauteur adapté aux outils de pliage à 3 rainures
tourner:
angle de torsion max. 360° ; vitesse 50 min-1
-pince
Magasin de tubes Black-Robitec, longueur de tube min./max. : 400 7 1500 mm, Ø extérieur de tube min./max. : 28 7 60 mm
-Volume de remplissage hydraulique 340 litres
-Fonctionnement hydraulique pour : entraînement de la table de cintrage ; outil de serrage; pression de glissière, action directe ; alimentation et retour de glissière renforcés ; dispositif de rétraction du mandrin
-Panneau de contrôle/panneau de contrôle de Black Robitec
-2x opération de contact au pied
-Dispositif de refroidissement sur l'armoire électrique Rital, type SK 3361100
Accessoires :
divers outils de cintrage pour tube Ø 60 mm
divers outils

This equipment is located in DE
